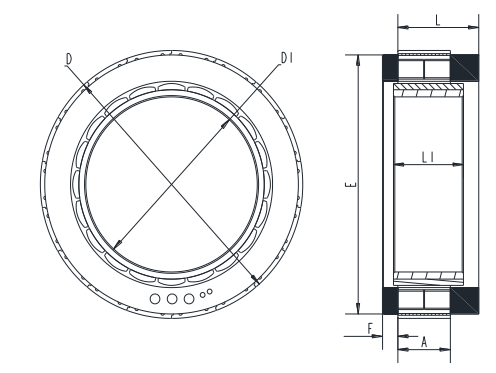

定子外径D

102mm

±0.043(js9)

定子长度L

23mm

±1

转子内径D1

63mm

(+0.027/0)H8

转子长度L1

18mm

±0.2

灌胶面外圆E

99mm

/

灌胶面高度F

5.5mm

±0.5

定子铁芯高度A

14mm

/

介电强度

( Dielectric Strength )

1000VAC/1S.2mA

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient Temperature )

-20°C   ~   +50°C

绝缘等级

(Insulation Class)

Class B

黄色  ( Yellow )

UL1332   AWG16

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number   of poles )

20

相数  ( Number   of phases )

3

额定电压 ( Rated    voltage )

VDC

48

额定转矩 ( Rated torque) ;

N.m

2.5

额定电流(Rated current)

A

15.8

额定速度 ( Rated speed )

RPM

2000

额定功率 ( Rated power )

W

523

最大转速(Maximum speed)

RPM

3100

峰值转矩 ( Peak torque )

N.m

7.5

峰值电流 ( Peak current )

A

44.4

线电阻 ( Line to line resistance ) ;

ohms@20℃

0.154

线电感 ( Line to line inductance )

mH

0.54

转矩常数 ( Torque constant )   ;

Nm/A

0.184

反电势 ( Back EMF ) ;

Vrms/KRPM

11.1

重量 ( Weight )   ;

g

608

电气时间常数(Electrical time constant)

ms

3.51
