技术参数

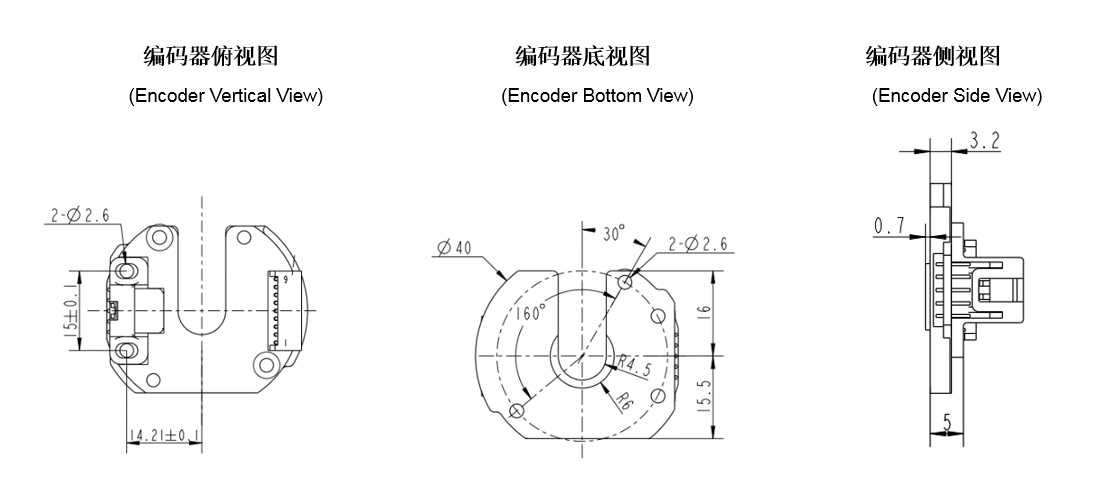

外形尺寸
资料下载
联系合作参数概览：
适配 电机 | 电机规格 | 适配42,57及以上机座号（步进/无刷/伺服电机） | ||
电机轴径 | 适配轴径3mm,4mm,5mm,6mm,6.35mm,8mm | |||
存储温度 | -40℃～85℃ | |||
推荐工作环境 | 场合 | 无腐蚀性，易燃，易爆，导电性气体，液体和粉尘 | ||
工作温度范围 | -40℃～80℃ | |||
湿度 | 不高于85% RH | |||
电气 参数 | 供电电压 | 5VDC±0.5V | ||
消耗电流 | ≤60mA | |||
信号输出 | 单端 | 5V,GND,A,B,Z | ||
差分 | 5V,GND,A+/A-,B+/B-,Z+/Z- | |||
输出电平方式 | TTL电平 | |||
索引信号宽度 | 1/4T / 1T(3/4T～5/4T) (根据输出线数而定) | |||
差分输出电压 | 高电平输出电压(VoH)≥3.4V | |||
低电平输出电压(VoL)≤0.4V | ||||
差分信号输出格式 | 线驱动26C31 | |||
可选分辨率（单位:线） | 十进制: 100,200,360,400,500,1000,2000,2500 | |||
二进制: 256,512,1024,2048 | ||||
占空比 | 50% ±10% | |||
相位差 | 90°±10° | |||
响应频率 | ≤500KHz 注意：信号频率 = (转速(Rpm)×线数)/60 | |||
波形图：

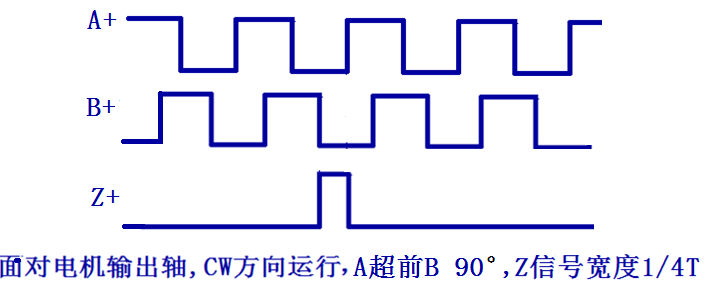

三通道单端信号输出
三通道差分信号输出

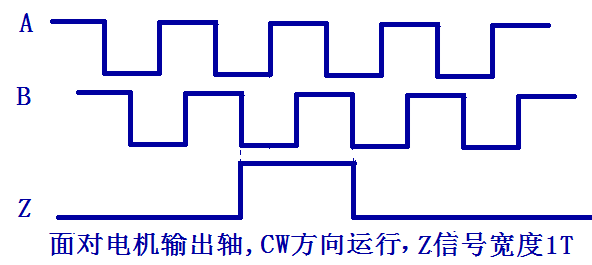

三通道单端信号输出,Z信号宽度1T(3/4T～5/4T)

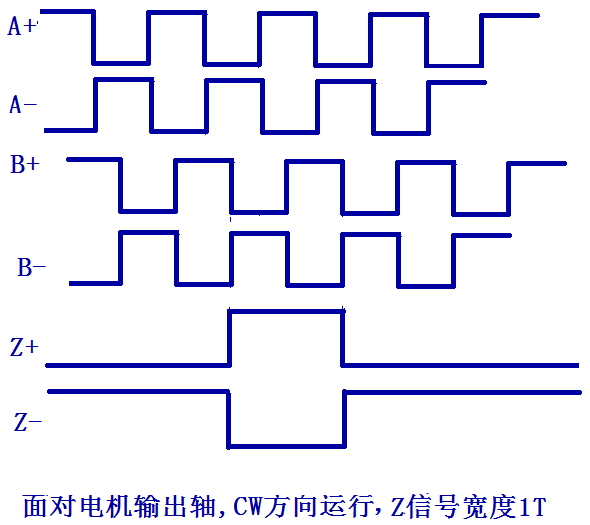

三通道差分信号输出,Z信号宽度1T(3/4T～5/4T)
★特别注意：当编码器输出线数≥2000线时，Z信号宽度为1T(3/4T～5/4T)。
| FE14-40系列 三通道性价比版光电编码器 | 220.4 KB |
|
