FL28BL-28JN30K

产品中心行星减速箱

28mm标准无刷电机配28mm行星减速箱

选件:

BLDC Planetary Gear Moto （Ring Gear Material: Metal）

型号

范围

FL28BL/28JN30K

Φ28行星减速器，允许转矩范围：0.3N.m~3.0N.m

28mm OD Planetary Gearbox, Permissible Load Range: 0.3N.m~3.0N.m

配置FL28BL38-2460无刷直流电机(LD=38mm)   FL28BL38-2460 DC Brushless Motor(LD=38mm)

减速比 Reduction ratio		3.7	5.2	14	19	27	35	51	71	100	139	189	264	369	516	720
减速级数 Number of gear trains		1	1	2	2	2	2	3	3	3	3	4	4	4	4	4
减速器长度(L) Length(L)	mm	29	29	36.1	36.1	36.1	36.1	43	43	43	43	49.9	49.9	49.9	49.9	49.9
额定转速 Rated speed	r/min	1173	840	311	229	161	124	85	61	44	31	23	17	12	8.4	6
额定转矩 Rated torque	N.m	0.033	0.047	0.11	0.15	0.22	0.28	0.37	0.52	0.73	1	1.2	1.7	2.4	3	3
最大瞬间允许负载Max. permissible load in a short time	N.m	1	1	3.5	3.5	3.5	3.5	7.5	7.5	7.5	7.5	9	9	9	9	9

配置FL28BL77-2460无刷直流电机 (LD=77mm) FL28BL77-2460 DC Brushless Motor(LD=77mm)

减速比 Reduction ratio		3.7	5.2	14	19	27	35	51	71	100	139
减速级数 Number of gear trains		1	1	2	2	2	2	3	3	3	3
减速器长度(L) Length(L)	mm	29	29	36.1	36.1	36.1	36.1	43	43	43	43
空载转速 No-load speed	r/min	1617	1158	429	316	222	171	118	85	60	43
额定转速 Rated speed	r/min	1080	769	285	210	148	114	78	56	40	2.9
额定转矩 Rated torque	N.m	0.17	0.23	0.57	0.77	1.1	1.4	1.9	2.6	3	3
最大瞬间允许负载Max. permissible load in a short time	N.m	1	1	3.5	3.5	3.5	3.5	7.5	7.5	7.5	7.5

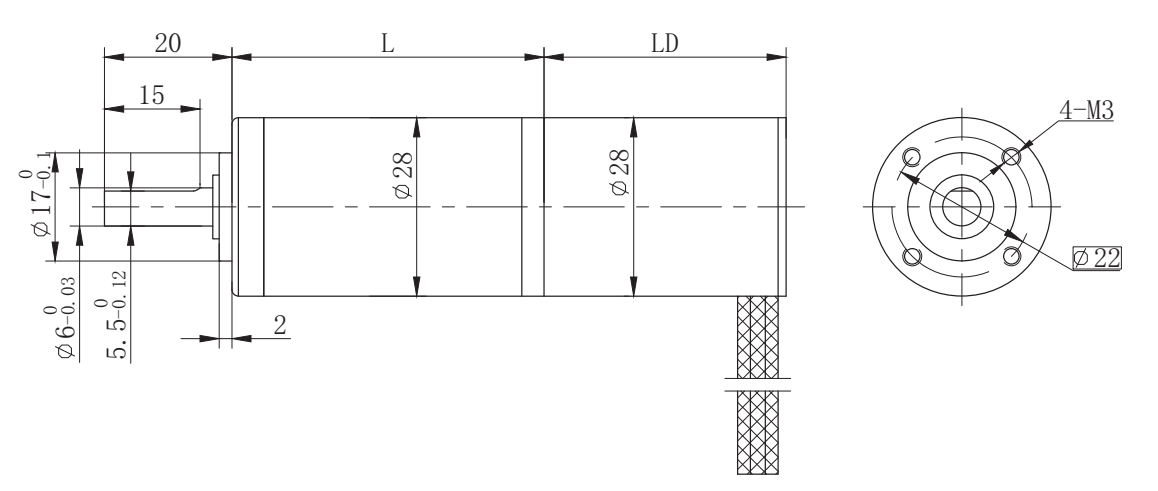

电机尺寸
